Купольные каркасы с болтовыми замками

СБОРКА КАРКАСОВ НА БОЛТОВОМ ЗАМКЕ

Детали собираются на деревянном замке шип-паз

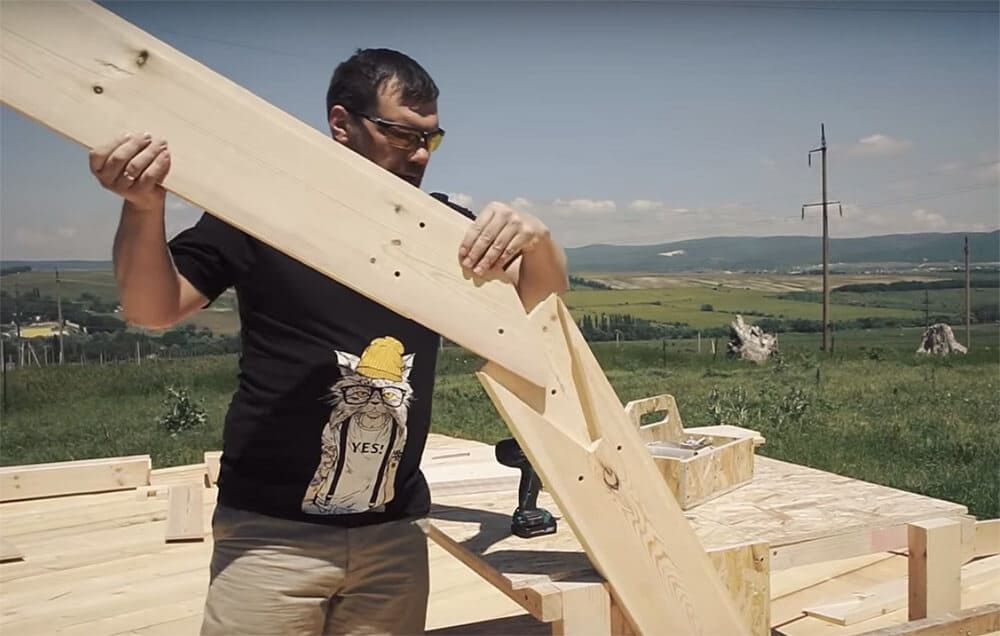

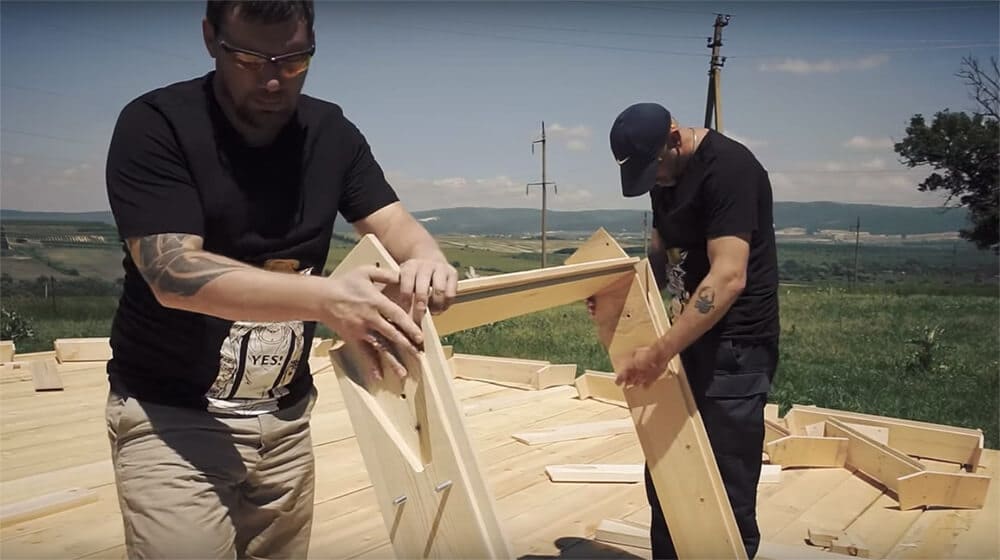

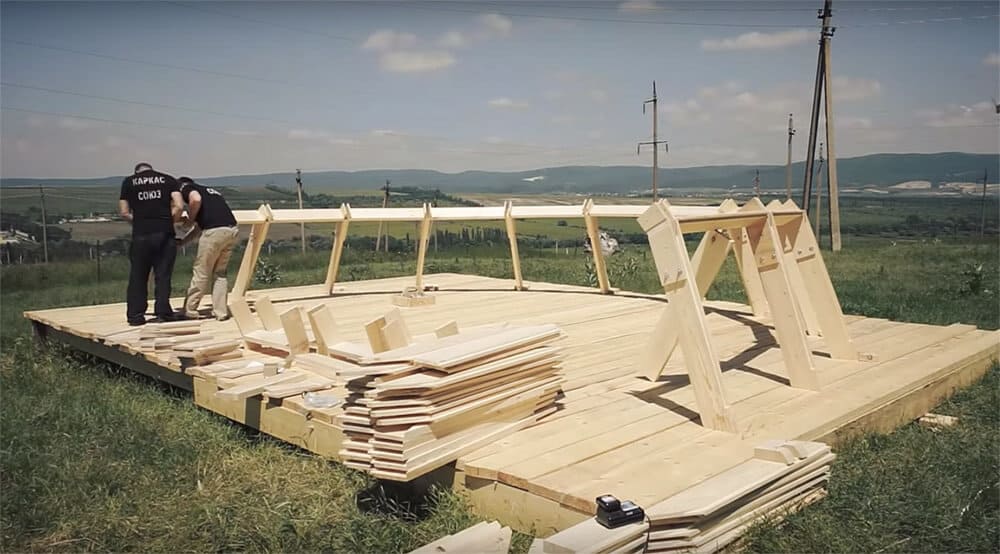

Устанавливается первая стойка, в неё устанавливается следующая деталь.

Всё это обжимается монтажными накладками с двух сторон.

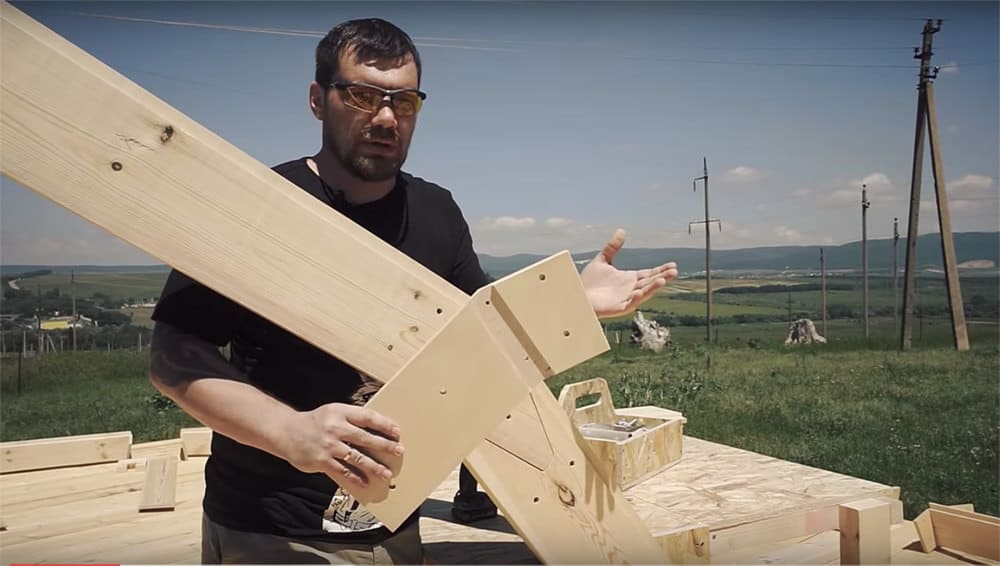

Монтажная накладка имеет все технологические отверстия для сборки, также в ней вырезан паз для монтажа распорки.

Для сборки Узла вам потребуется шуруповёрт, насадка под нагеля, накладки и распорка.
Все технологические отверстия для сборки уже засверлены.
Всё, что вам нужно сделать, это только совместить отверстия для накладки с распоркой
Распорка устанавливается в паз накладки, совмещаются отверстия, и закручивается нагиль.
Накладки прикручиваются с обеих сторон распорки

После сборки узла распорка-накладка вам потребуется собрать данный узел со стойками.

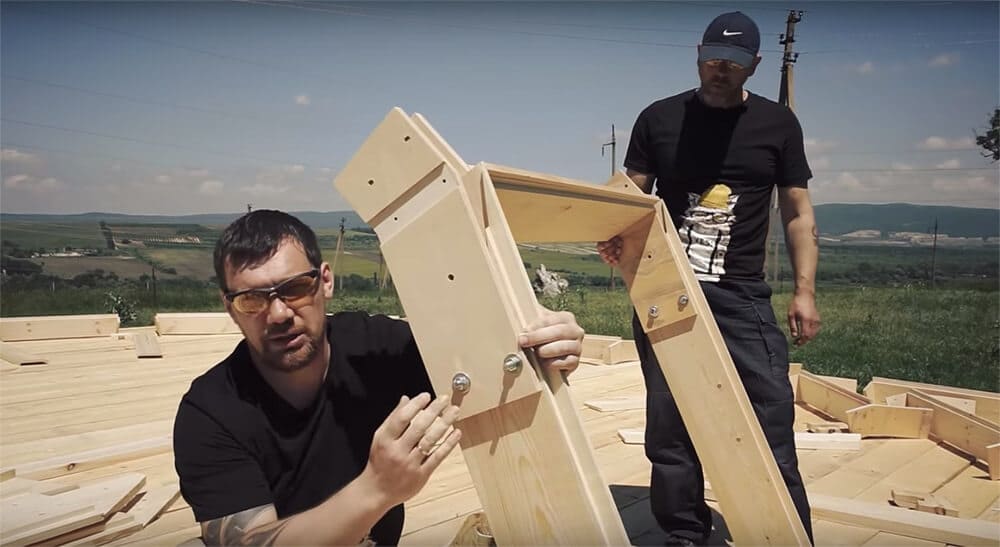

Собирается с помощью болтов, шайб и гаек, которые входит в комплект.

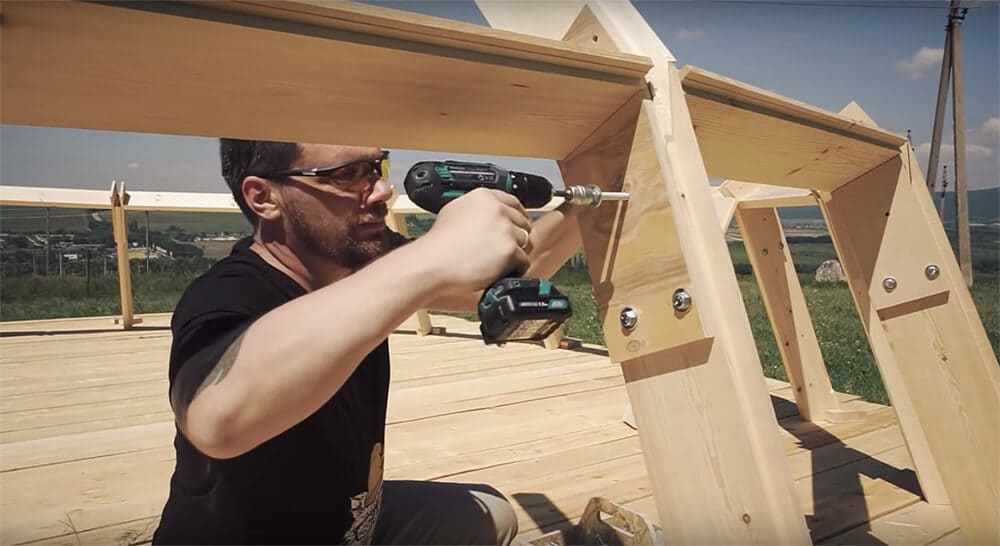

Для сборки вам потребуется шуруповёрт с головкой на 17 и один помощник.

Вам потребуется установить два нижних болта в уже закреплённую накладку.
После чего всё это крепится к стойке. Стойка заранее закрепляется к болтам перекрытия.
Сопоставляем болты с отверстиями, устанавливаем другую накладку.

Для сборки первого яруса вам потребуется выполнить данную операцию до смыкания круга

Для второго яруса мы берём деталь С2, стойку. Устанавливаем её в паз между закреплённых накладок,

устанавливаем центрующий болт, который связывает первую стойку и вторую стойку.
Закручиваем. Устанавливаем оставшиеся болты. Устанавливаем шайбы, гайки.

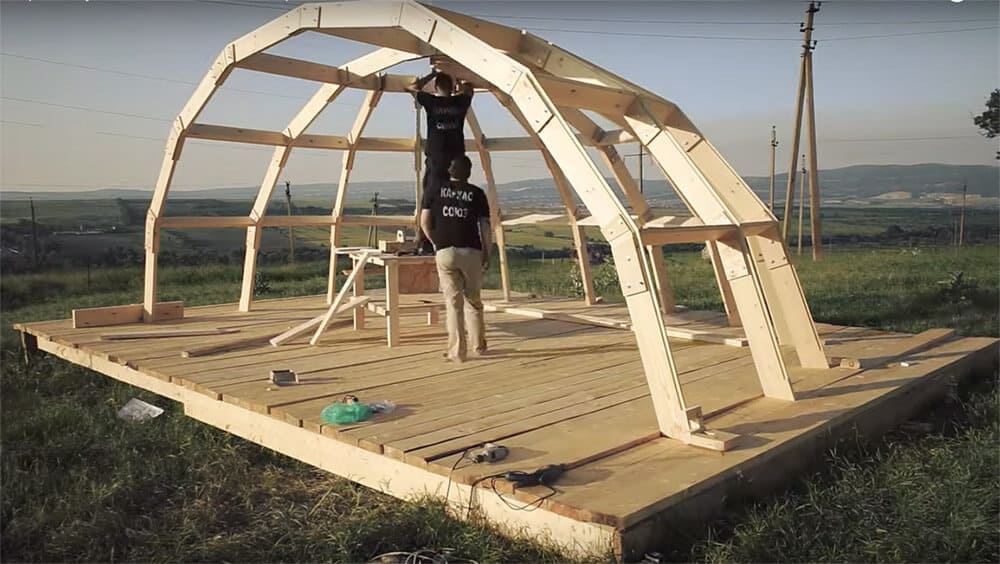

Таким образом собирается вся конструкция
